Montaż
3.1. Montaż przed wnęką okienną
Ustalenie zamówionej szerokości:
Wychodząc od szerokości wnęki plus żądany naddatek, min. 10 cm
Ustalenie zamówionej wysokości:
Wychodząc od wysokości wnęki plus żądany naddatek w górze i w dole (uwzględnić przestrzeń pakietu)
Do uwzględnienia: Ustalenie zamówionej szerokości: Ustalenie zamówionej wysokości: Do uwzględnienia: Ustalenie zamówionej szerokości: Ustalenie zamówionej wysokości: Do uwzględnienia: W przypadku okien z tworzywa sztucznego są do dyspozycji wieszaki sprężyste, nie wymagające wiercenia ani przykręcania. Ustalenie zamówionych miar: Wpust szyby prostokątny: szerokość/wysokość szyby w świetle minus odjęte razem 5 mm. Do uwzględnienia: Głębokość/montaż wpustu szyby, wysokość pakietu, otwieranie skrzydła okiennego, wystające przeszkody, uchwyty okna, głębokość instalacji, umocowanie wsporników. Zalecana prowadnica boczna. Przy mocowaniu bocznym we wnęce dla każdego artykułu ochrony przed słońcem są do dyspozycji specjalne wsporniki, wymagające różnych odjęć od szerokości. Zasadniczo przy zamówieniu konieczne jest oznaczenie typu. Dla pewności przyda się wymiar skrzydła w świetle, mierzony na przedniej krawędzi ramy. Ewentualnie należy podać formy ram (proste, ukośne, zaokrąglone). Jako dane do zamówienia wymagane są rozmaite wymiary i informacje. Wymiary zamówione to wymiary konturu; dokładne wymiary instalacji ustala się fabrycznie. Szkic jest zawsze pomocny; do przekazania wymiarów mogą posłużyć także szablony. Formami specjalnymi są, zależnie od grupy artykułów, trójkąty i wielokąty, formy okrągłe lub zagięte i w kombinacjach wykuszowych. Jako dane wymiarowe wymagane są obie wysokości i szerokość bazy. Skos można podać jako miarę kontrolną. Wymiary boczne i dane o kątach ewentualnie zabezpieczyć przez linie pomocnicze i wymiary kontrolne. Przy formach okrągłych lub zagiętych, jeśli są równomierne, konieczne są dane o promieniu i kątach. Także tu pomocne są szablony. Jako podstawa konieczne jest zawsze podanie wymiarów ściany i odległości ścian. Ewentualnie konieczne są linie pomocnicze i wymiary kontrolne.
3.2. Montaż we wnęce okiennej
Szerokość wnęki w świetle minus 1 cm luzu na czynności montażu.
Wysokość wnęki w świetle

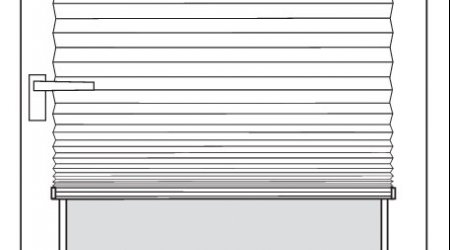

Miarę szerokości należy skontrolować co najmniej w 3 punktach (u góry, w środku, z dołu), miara najmniejsza jest decydująca. 3.3. Montaż na ramie okiennej
Szerokość szyby plus żądany naddatek
Wysokość szyby plus żądany naddatek
Wysokość pakietu, otwieranie skrzydła okiennego, wystające przeszkody, uchwyty okienne, głębokość instalacji, umocowanie wsporników. Zalecana prowadnica boczna. 3.4. Montaż na wpuście szyby
Wpust szyby ukośny: szerokość / wysokość szyby w świetle, nic nie odejmować.
3.5. Montaż we wnęce
3.6. Okna w powierzchni dachu
3.7. Formy specjalne
Instalacje na ścianie szczytowej
Trójkąty lub wielokąty
Wykusz
